LX-9830D多功能電壓降測試儀
發布時間： 2026-04-14 16:27:38 點擊： 6195
LX-9830D多功能電壓降測試儀詳情介紹
LX-9830D Multi-function voltage drop tester
描述Description：
1.集成電路系統
2. 4.3寸液晶顯示器；薄膜按鍵設置，上下限報警設置
3.電流和電壓調節.
4.具有統計功能；時間設定功能.
5.一般材料類和電線束類兩種測試模式，
6.提供232和USB接口，具有外接控制單元；
7. PC軟件對數據的處理及管理.
適用范圍Applicable scope：

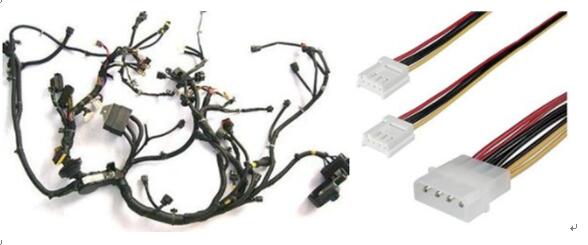

用于測量開關觸點、繼電器、開關、線材線束、壓接線端子、連接器等相關產品之電壓降測試.
參數資料 data
|
測量項目/ Measurement items |
規格/ Technical specifications |
||||
|
測試電流current DC： |
0-10A |
0-60A |
0-100A |
0-200A |
--1000A |
|
分辨率/resolution： 0.01A |
|||||
|
2.測試電壓（開路）voltage(open circuit) |
0-30V(選購optional) 分辨率resolution： 0.01V |
||||
|
3.電壓降范圍voltage drop |
0-2000mv(分辨率resolution 0.01mV) |
||||
|
4. 測試時間test time |
測試時間Test time 0.01S—99.99H |
||||
|
5. 統計功能Statistical |
0-99999 |
||||
|
6. 測量模式mode |
一般材料類和電線束類General materials and wire harness |
||||
|
1. 電壓降設定 Voltage drop setting |
上下限設定功能及聲光報警 |
||||
|
2. 設備管理 Device Management |
儀器管理密碼設定，自我校準，數據管理。存儲功能 Instrument Manager password settings. self-calibration. data management.storage function. |
||||
|
3. 校準分流器（選購）Calibration shunt (choose to buy) |
0.2級標準分流器75mv自我校準儀器，規格如下：1）10A.75mv； 2）60A.75mv；3）100A.75mv；4）200A.75mv；5）其他規格 0.2 standard shunt 75mv self-calibration instrument. specifications are as follows: |
||||
|
10.語言language |
提供中文或英文兩種供選擇providing Chinese or English language versions available. |
||||
|
11.電源輸入power supply |
AC220V+10%;380V |
||||
|
1. 環境要求 Environmental requirements |
儀器使用環境要求Environmental requirements：工作溫度：10℃－30℃，濕度：≤65%RH |
||||
|

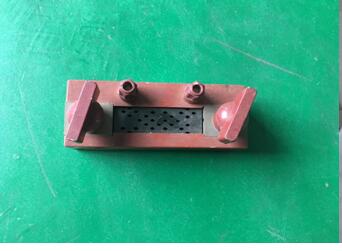

13. 治具fixture |
依據產品選購治具1付或者定制Choose to buy fixture 1 pay based on product or customized. |
||||
|
14.外部單元External unit |
提供USB;232接口；選購：PC軟件，電腦，打印機及其他控制單元Provide USB. 232 interface. choose to buy: PC software. computers. printers and other control units. |
||||
參照標準Standards：
QC/T 730 ;ISO 6722：2002
GB/T 2951; GB/T 3048；
QC/T29106; QC/T413 ;
QC/T413-2002；
SAE/USCAR38 2009 .

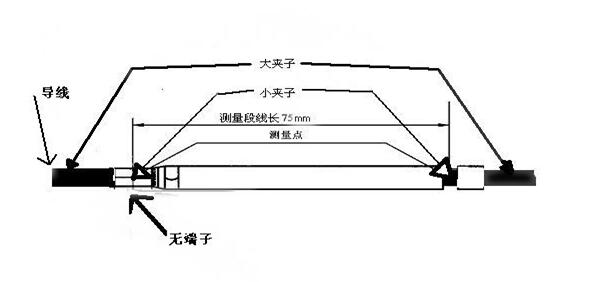

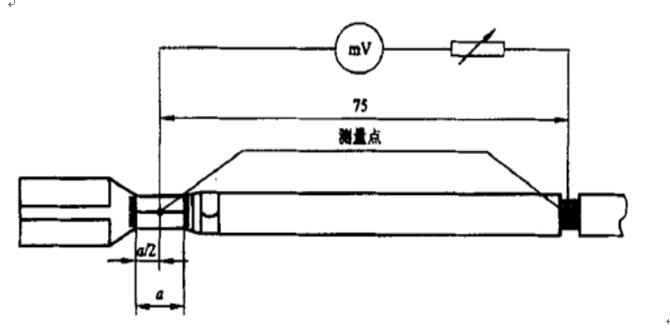

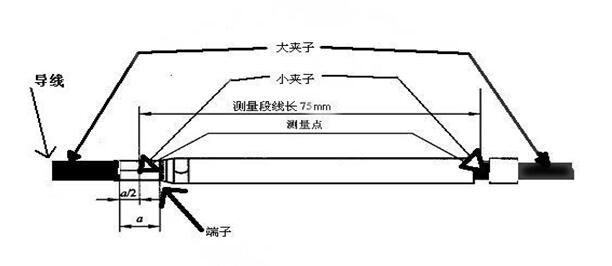

如上示兩圖中，圖1導線首端帶有端子，測量75mm長帶端子導線的兩端壓降，記錄數據備用；圖2中導線不帶端子，直接測量75mm長導線的兩端壓降，記錄數據；用圖1中測得的壓降減去圖2中測得的壓降即為被測端子的壓降。
線束電壓降測試方法及步驟接線如圖2所示.
1. 接通電源，開機
2. 設置好測試條件.
3. 將被測樣品固定于測試連接線上.
4. 溫升探頭用電膠固定于導體上.
5. 啟動測試
6. 獲得測試數據.
優點描述：

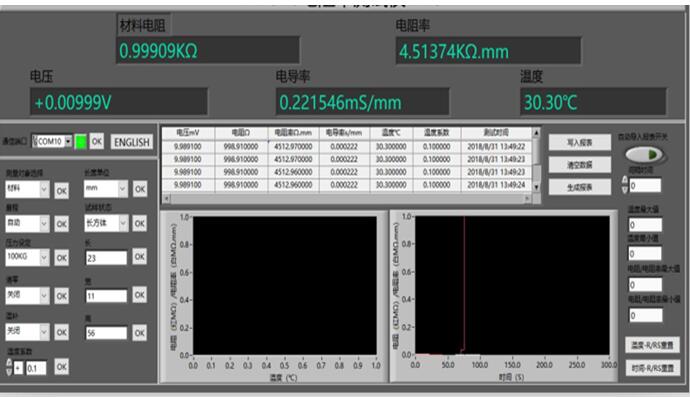

1. PC軟件運行

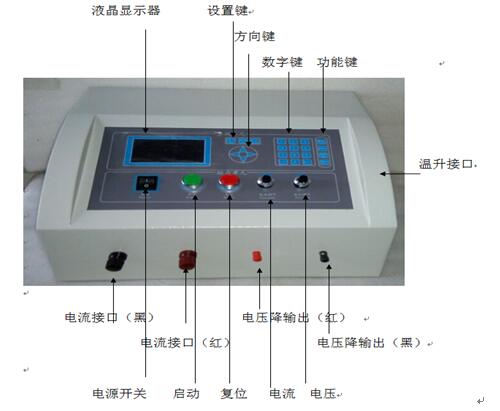

2. 薄膜按鍵操控
3. 量程大電流
4. 精度測量
5. 多功能并存-電阻、壓降、溫升.
沈陽飛集團
校準用-標準分流器
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
-------專注于新材料測量與分析儀器解決方案
LX-9830D多功能電壓降測試儀視頻文件鏈接：
