FT-353絕緣材料高溫表面和體積電阻率測試系統詳情介紹

FT-353 insulation material high temperature surface

and volume resistivity test system



功能概述Overview：

用于描述絕緣材料在高溫變化趨勢下的電性能如電阻，電阻率的變化趨勢，具備高溫氣氛保護，PC軟件運行及數據處理.

應用說明：

用于對絕緣材料的研究分析；如橡膠，塑料，陶瓷，電化學材料等.

參數資料  Parameter data

1、電阻測量范圍選購/ Resistance measuring range：

1）Resistance電阻104Ω～1×1013Ω

Resistivity：電 阻 率：1.0×104 ～ 2.0×1013 Ω-m；

2）Resistance電阻104Ω ～1×1016Ω ；

Resistivity：電阻率：104Ω ～1×1016Ω

2、PC軟件顯示界面:電阻率、溫度、電流，電壓、樣品數據；單位可以切換resistivity. temperature. current voltage. input test sample data; unit can be switched

3、電壓voltage: 0-1000V

6、Power主機供電: AC 220V，50HZ，功耗約5W

7、電極裝置：高溫三環電極裝置

Choose to buy electrode device: high temperature three ring electrode device

8. Choose temperature range: 溫度范圍選購：400℃；600℃；800℃；1000℃；1200℃；1400℃可調節；沖溫值：≤1-3℃；控溫精度：±1°C

9、升溫速度：9999分鐘以內自由設定.一般15分鐘內可升到900℃；功率：3kw.

Heating rate: free set within 9999 minutes. generally 10 minutes can rise to 900℃. power:3kw.

10.材料：采用復合陶瓷纖維材料，具有真空成型，高溫不掉粉的特征。

Material: using composite ceramic fiber material with the characteristics of vacuum forming and high temperature without powder drop.

11、測試PC軟件一套，USB通訊接口，軟件界面同步顯示、分析、保存和打印數據！

Special test PC software a set. USB communication interface. synchronous display of software interface. analyze. save and print data.

12、選購：電腦和打印機

Choose to buy: computer and printer.

13、高溫箱體配置有氣氛保護輸入和輸出接口（惰性氣體客戶自備）

常用惰性氣體如：氦(He)、氖(Ne)、氬(Ar)、氪(Kr)、氙(Xe)、氡(Rn)，均為無色、無臭、氣態的單原子分子.

14、PC軟件安裝電腦要求

Windows7系統或以上；硬盤：80G;內存：256MB;顯卡：集成或獨立顯卡；CPU:單核或雙核

15、高溫箱：功率：4kw.供電：220V或380V;

High temperature box: power 4kw. power supply: 220V或380V.

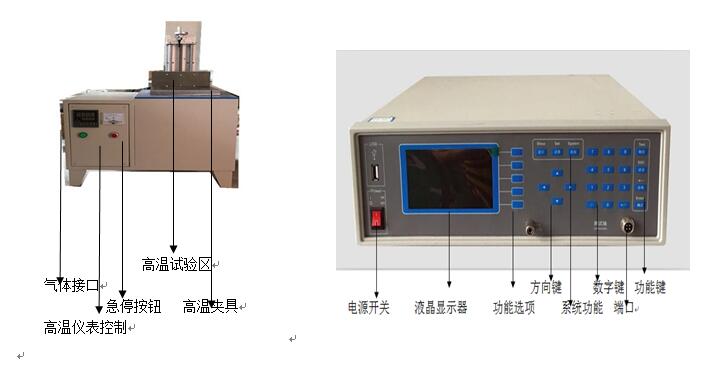

整機示意圖

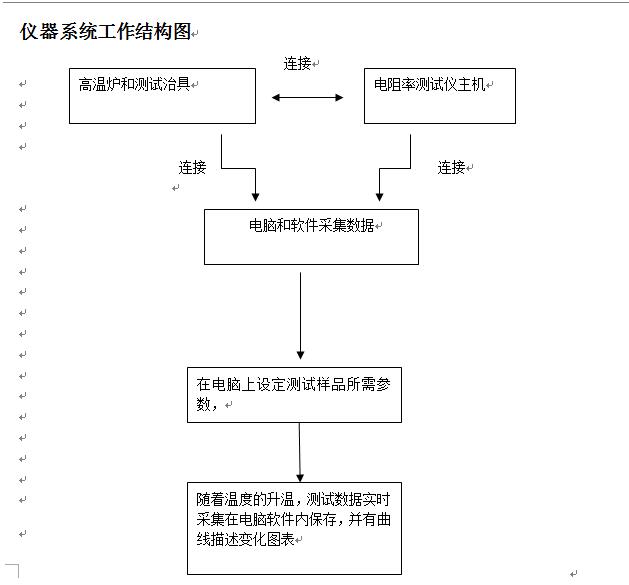

整機工作原理

操作流程及步驟
1.系統連接：將各個部件及控制系統、電源及USB通訊接口接通；
2.調通系統的連接是否正常，可以從PC軟件及電阻率測試儀上的數據變化看出.
3.在高溫箱體上分段設定所需要溫度，當然也可以不分段而設定一個溫度.具體高溫箱體儀表操作請查看《溫度儀表操作手冊》.
4.待樣品通過高溫夾具進入高溫箱體.
5.開啟惰性氣體輸入閥門.
6.溫度實時上升過程中，樣品阻值實時曲線變化.
7.帶溫度達到設定值時，自動停止加熱.
8.測試完畢，關閉高溫電源，帶10-20分鐘后.
9.通過高溫手套，移動夾具上升離開高溫箱體.
10.用鑷子取出樣品.

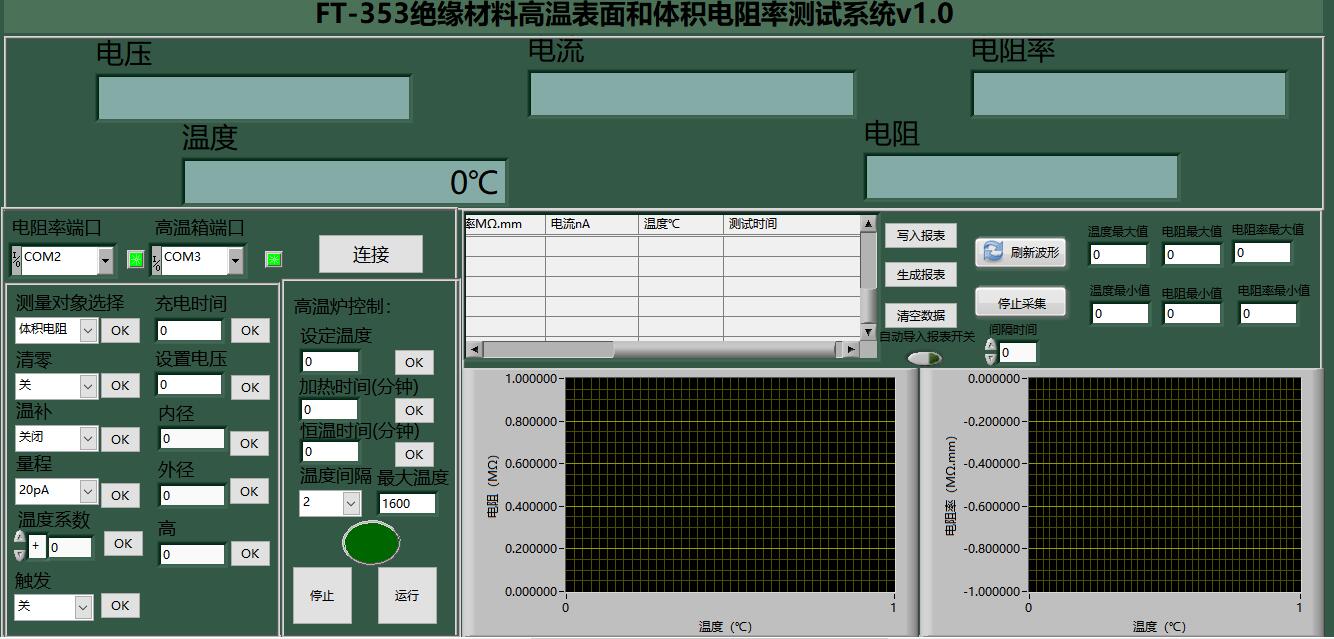

PC軟件界面圖：

部分客戶案例：

河南大學

鄭州航空航天學院

南京航空航天大學

內蒙古科技大學

西南科技大學

宜賓學院

北京理工大學







優點介紹

1. 四探針測試儀匹配

2. 集成系統

3. 溫度達到1600度.

4. PC軟件實時數據處理及分析.

5. 具有保護氣體功能.

服務項目

1.質保：12個月，長期維護.

2.培訓：操作培訓：

電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件

3.保養和維護：

提供因知保養和維護文件、標識、表格 、保養提醒.

4.驗證文件：

3Q驗證文件、計量證書

5.擴展服務：

延保服務，樣品測試服務，后延服務，儀器租賃服務.

配套方案：

解決各材料狀態

--固態、液態、氣態、顆粒狀 電阻、電阻率、電導率測量

配套選擇方案：



絕緣材料表面和體積電阻率測試儀

FT-302電纜半導電屏蔽層電阻率測試儀



FT-300A系列材料電阻率測試儀

FT-320低阻材料電阻率測試儀
